Viessmann Vitocal šilumos siurblių katalogas

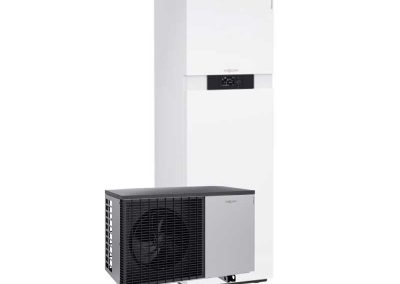

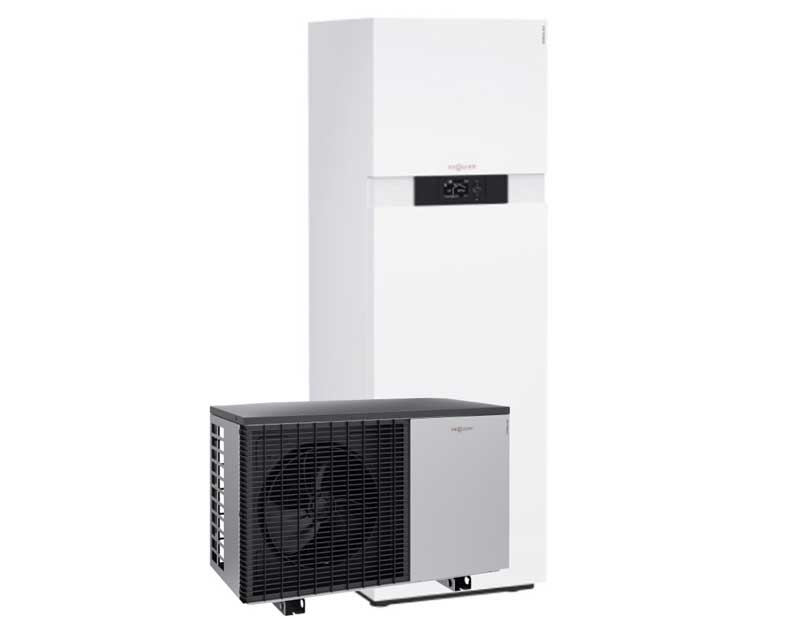

Padalintos konstrukcijos oras / vanduo šilumos siurblį “Vitocal  222-S” sudaro du atskiri įrenginiai: Išorinis įrenginys su ventiliatoriumi, naudojant šaltnešį (Freoną), iš aplinkos oro per garintuvą paima šilumą, kurią kompresorius pakelia iki reikiamos temperatūros. Vamzdžiais šiluma tuomet keliauja į name sumontuotą vidinį įrenginį ir ten per konensatorių atiduodamas į šildymo tinklą. Išorinį įrenginį galima montuoti ant pastato išorinės sienos arba taip pat laisvai pastatyti lauke.

Tačiau nenustebkite:

Išorinis (lauko) blokas darbo cikluose apšalinėja, susidaro ledo sluoksnis ant plokštelių, tuomet  ledas atsitirpinamas tuo pačiu freonu (šaltnešiu)  atvirkštiniu cirkuliavimu. Atitirpęs vanduo laisvai nuteka ant žemės ar įrengto latako.( Esant minusiniai lauko temperatūrai ant grindinio galimas ledo sluoksnio susidarymas).

Vidinis įrenginys turi jau gamykloje sumontuotus hidraulikos komponentus, kaip, pvz., 3 krypčių perjungimo vožtuvą, (kuris nukreipia šildymą į boilerį ar namą) antrinį siurblį , nerūdijančio plieno boilerį ir šilumos siurblio valdiklį (ekranėlį su lietuvišku meniu). Kompaktiškų išmatavimų vidinį įrenginį, kaip ir kiekvieną kitą šildymo sistemą galima įrengti namo rūsyje ar ūkinėse patalpose. Jau gamykloje įrenginyje yra sumontuoti visi reikalingi komponentai.

Papildomai įsigijus WLAN modulį “Vitoconnect 100”, oro / vandens šilumos siurblį “Vitocal 200-S” galima valdyti internetu. Nemokama programėle “Vitotrol”daugelį funkcijų, kaip, pvz., temperatūros reguliavimas ar vakarėlio režimas, galima patogiai valdyti išmaniuoju telefonu.

Norime pabrėžti:  Kad šilumos siurblį galima montuoti į mišrias sistemas, nebūtinai turi būti šildomos grindys įrengtos visose patalpose. Taip pat galima sumontuoti šilumos siurblį paliekant kieto kuro katilą ar kitą šildymo šaltinį jau esantį Jūsų sistemoje.

Naujieji nesenstančio dizaino lauko įrenginiai maloniai traukia akį. Prietaisai su vienu ar dviem ventiliatoriais yra mūsų pačių sukurti ir pagaminti. Be to, jie ne tik ypač tyliai veikia, bet ir pasižymi labai geru našumu ir puikia apdorojimo ir produkto kokybe – „Pagaminta Vokietijoje“.

Todėl “Vitocal 222-S” ypač tinka naudoti tankiai apgyvendintuose regionuose, kaip pvz., kotedžų tipo gyvenvietėse.

35 bB(A) tik 3 metrų atstumu

Naktinio režimo metu ventiliatoriaus ir kompresoriaus garso galingumas papildomai sumažinamas (taikoma modeliams 04 iki 08). Ši funkcija yra svarbi, kai būtina laikytis teisėtų triukšmo emisijos reikalavimų (techniniai reikalavimai triukšmui: 35 dB (oras)) visų pirma tankiai apgyvendintose apylinkėse, kaip, pavyzdžiui, kotedžų tipo gyvenvietėse.

Dvigubas saugojimas stabdo konstrukcijos keliamą triukšmą

Dvigubas, elastinis atsiejimas ir akustiškai optimizuotas šalčio grandinės komponentų išdėstymas efektyviai užkerta kelią garso sklidimui korpusu ir šaltnešio vamzdžiais. Tai beveik pašalina vibracijos perdavimą iš išorinio įrenginio į statinį ar pastatą.

Efektyvumo didėjimas – COP: iki 5,0, kai oras 7 °C/ vanduo 35 °C

Pagrindiniai komponentai prisideda prie efektyvumo didinimo. Tai yra apsukų skaičiumi reguliuojamas spiralinis kompresorius, asimetriškasplokštelinis šilumokaitis ir oro garintuvas su apsauginėmis grotelėmis.

Norime pabrėžti:  Kad šilumos siurblį galima montuoti į mišrias sistemas, nebūtinai turi būti šildomos grindys įrengtos visose patalpose. Taip pat galima sumontuoti šilumos siurblį paliekant kieto kuro katilą ar kitą šildymo šaltinį jau esantį Jūsų sistemoje.

Vitocal 222- S visų tipų šilumos siurbliai pakete su BUS – sujungimu (15 m,),

Vitoconnect tipas OPTO2 ir šildymo vandens kaupikliu Vitocell 100 – W SVPA

(46 ltr. Minimalaus tūrio sistemoje užtikrinimui)

1. Momentinis vandens šildytuvas (modelyje AWB/AWB-M nėra)

2. 3 krypčių perjungimo vožtuvas „Šildymas / geriamojo vandens pašildymas”

3. Kondensatorius

4. Trijų padėčių perjungimo vožtuvas, padėtys šildymas/geriamojo vandens pašildymas“

5. Strauto jutiklis

6. Valdiklis \”Vitotronic 200\” „Vitotronic 200“

7. Integruotas 210 litrų karšto vandens rezervuaras

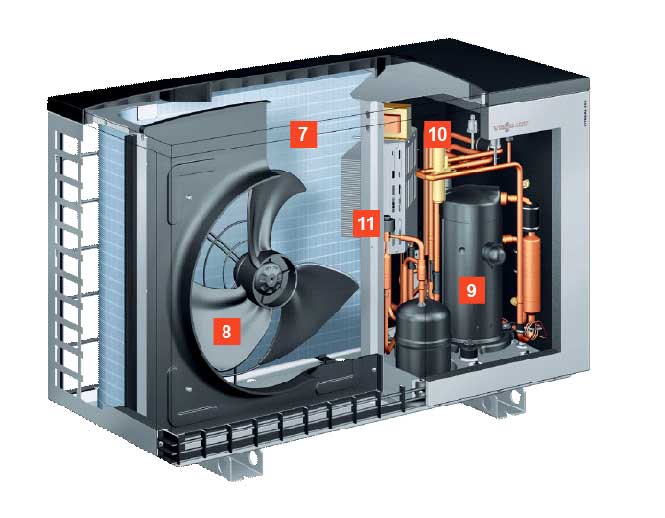

7. Sluoksniu dengtas garintuvas su gofruotomis plokštelėmis, skirtas padidinti efektyvumą

8. Elektros energiją taupantis, reguliuojamų sūkių nuolatinės srovės ventiliatorius

9. Reguliuojamų sūkių spiralinis kompresorius

10. Keturių padėčių perjungimo vožtuvas

11. Elektroninis plėtimosi vožtuvas (EPV)

Patrauklios kainos padalintos konstrukcijos oro / vandens šilumos siurblys

Aukštas karšto vandens komfortas dėl integruoto 210 litrų talpos karšto vandens rezervuaro

Didžiausia srauto temperatūra: iki 60 °C

Patogus šildymui ir vėsinimui dėl grįžtamosios konstrukcijos.

Žemos eksploatacinės išlaidos dėl aukštos COP reikšmės (COP = energijos transformavimo koeficientas) pagal EN 14511: iki 5 (oras 7 °C / vanduo 35 °C) ir iki 4,1 (oras 7 °C / vanduo 35 °C)

Vidinis įrenginys su didelio efektyvumo cirkuliaciniu siurbliu, kondensatoriumi, 3 krypčių perjungimo vožtuvu ir valdikliu šildymo / vėsinimo modelyje su integruotu momentiniu vandens pašildymu

Paprastai valdomas „Vitotronic“ valdiklis su paprastu tekstu ir grafiniu ekranu

Optimalus fotovoltinėse sistemose savarankiškai gaminamos elektros energijos naudojimas

Labai tylus dėl AdvancedAcousticDesign (AAD), idealiai tinka naudoti kotedžų tipo gyvenvietėse

Galimas valdymas ir aptarnavimas internetu per “Viessmann” programėlę naudojant “Vitoconnect (papildoma įranga)

Energijos efektyvumo klasė*Modelis AWT-BT 221.C04: A++ / A+, modelis AWBT 221.C06-C16: A++ / A++

Energijos efektyvumo klasė. Geriamojo vandens paruošimas: A

*Energijos efektyvumo klasė pagal ES reglamentą Nr. 811/2013 Šildymas, vidutinės klimato sąlygos – žemos (35 °C) / vidutinės temperatūros taikymas (55 °C)
